KUMUFKID|Peugeot 106 kid future t16 dit "LA GROSSE"|Vannes (56)

Venez nous parler de vos bolides !
Répondre
Avatar du membre
kumufkid
Membre présenté
Messages : 347
Enregistré le : lun. 26 déc. 2011, 19:14
Voiture : 106 kid gtx2867R
Localisation : vannes 56

KUMUFKID|Peugeot 106 kid future t16 dit "LA GROSSE"|Vannes (56)

Message par kumufkid » sam. 16 janv. 2016, 11:32

voila la grosse :lol:







C'est un client qui me l'a donné,moteur hs et il manquait le capot et la face avant



Donc dans les grandes lignes a la fin ca donnera:

Caisse: en partie soudée avec arceau Matter multipoints,"gros" trains avant et arriere reglables

Moteur: 1.6L 16s turbo gestion prog,bv etagée avec torsen

Une bonne partie des pieces est deja reunie et pas mal de taff est fait,par contre j'ai fait pas mal de photos mais jamais pris le temps d'en parler :tourne:
Boss of KARLAGATHE,What else? :sol:

Avatar du membre
Sincop
Membre présenté
Messages : 90
Enregistré le : jeu. 17 mai 2012, 22:17
Voiture : 106 s16
Localisation : Loiret[45]

Re: KUMUFKID|Peugeot 106 kid future t16 dit "LA GROSSE"|Vannes (56)

Message par Sincop » sam. 16 janv. 2016, 12:23

Sympa le projet! On a bien vu que tu prennais énormément d'informations sur les montages turbo :d

Niveau esthétique tu vas faire quoi?

Avatar du membre
gus.bounty
Membre présenté
Messages : 2183
Enregistré le : lun. 03 déc. 2007, 18:33
Voiture : SO6 S16
Localisation : 56 et 91

Re: KUMUFKID|Peugeot 106 kid future t16 dit "LA GROSSE"|Vannes (56)

Message par gus.bounty » sam. 16 janv. 2016, 12:45

ça y est tu la présente enfin ;)

elle vas bientôt faire mal cette 106 ;)
le petit gout du paradis

Avatar du membre
keny
Secrétaire La Sax'
Messages : 9049
Enregistré le : jeu. 16 juil. 2009, 18:50
Voiture : Saxo Rotrex
Localisation : 28
Contact :

Re: KUMUFKID|Peugeot 106 kid future t16 dit "LA GROSSE"|Vannes (56)

Message par keny » sam. 16 janv. 2016, 14:00

Va falloir faire le résumé/reportage photo maintenant :)
Saxo VTSupercharged

Membre du club des Con-Pressés :fier:

"Toute voiture restant en un morceau pendant plus d'une course est trop lourde."

Avatar du membre
viper01
Administrateur Global
Messages : 18918
Enregistré le : lun. 16 oct. 2006, 15:15
Voiture : saxo vts 16K et BMW 330D
Localisation : La Boisse (01)

Re: KUMUFKID|Peugeot 106 kid future t16 dit "LA GROSSE"|Vannes (56)

Message par viper01 » sam. 16 janv. 2016, 14:07

+10 :d
Membre du club des Con-Pressés et des projets qui durent 15 ans :fier: :buzz:

Avatar du membre
kumufkid
Membre présenté
Messages : 347
Enregistré le : lun. 26 déc. 2011, 19:14
Voiture : 106 kid gtx2867R
Localisation : vannes 56

Re: KUMUFKID|Peugeot 106 kid future t16 dit "LA GROSSE"|Vannes (56)

Message par kumufkid » sam. 16 janv. 2016, 14:18

c'est la misere,faut que je redimensionne ttes mes photos :mad: :mad: :mad:

Voila en vrac qq photos






soyez patient :lol:
Boss of KARLAGATHE,What else? :sol:

Avatar du membre
kumufkid
Membre présenté
Messages : 347
Enregistré le : lun. 26 déc. 2011, 19:14
Voiture : 106 kid gtx2867R
Localisation : vannes 56

Re: KUMUFKID|Peugeot 106 kid future t16 dit "LA GROSSE"|Vannes (56)

Message par kumufkid » sam. 16 janv. 2016, 14:43

Autant de vive voix j peux etre saoulant car j cause trop mais sur le net pas bavard et pas tres doué pour faire de beaux topics :non:


son futur moteur/boite:






Un tu5jp4 (1,6L 16s) de 206 cc ave une boite BE pour supporter la puissance et le couplequi seront legerement superieur :lol:


Pour la boite c'est une cloche specifique qui est prevu pour se monter sur un TU (petit moteur d' ax,saxo,106)

Y a le support superieur a changer,le support anticouple,les cardans et les moyeux pour avoir des grosses cannelures

Y a d'autres astuces pour reduire les couts en faisant les pieces soit meme ou modifier des cardans de serie etc...

Moi j'ai opté pour la solution la plus chere :roll: (par manque de temps et de competences :lol: )


cardans SNRA renforcés sur mesure:


moyeux 306 td (en cours de modifs chez un usineur):



Le but est de faire au mieux du 1er coup et surtout le +fiable possible,ca fait 3-4ans que je rassemble les pieces doucement :D
Boss of KARLAGATHE,What else? :sol:

Avatar du membre
kumufkid
Membre présenté
Messages : 347
Enregistré le : lun. 26 déc. 2011, 19:14
Voiture : 106 kid gtx2867R
Localisation : vannes 56

Re: KUMUFKID|Peugeot 106 kid future t16 dit "LA GROSSE"|Vannes (56)

Message par kumufkid » sam. 16 janv. 2016, 14:46

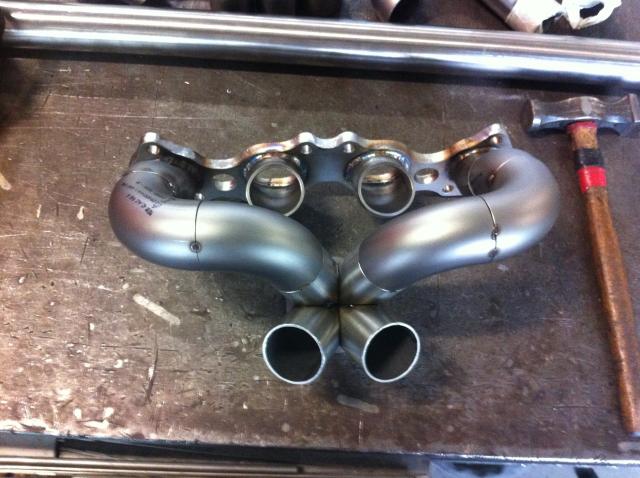

Pour le collecteur ca a commencé comme ca












Boss of KARLAGATHE,What else? :sol:

Avatar du membre
kumufkid
Membre présenté
Messages : 347
Enregistré le : lun. 26 déc. 2011, 19:14
Voiture : 106 kid gtx2867R
Localisation : vannes 56

Re: KUMUFKID|Peugeot 106 kid future t16 dit "LA GROSSE"|Vannes (56)

Message par kumufkid » sam. 16 janv. 2016, 14:47



Boss of KARLAGATHE,What else? :sol:

Avatar du membre
kumufkid
Membre présenté
Messages : 347
Enregistré le : lun. 26 déc. 2011, 19:14
Voiture : 106 kid gtx2867R
Localisation : vannes 56

Re: KUMUFKID|Peugeot 106 kid future t16 dit "LA GROSSE"|Vannes (56)

Message par kumufkid » sam. 16 janv. 2016, 14:50

Pour donner ca:





Pour info c'est un pote pistard qui me l'a concu et un autre pote pistard qui me l'a soudé,du vrai home made quoi :sol:
Boss of KARLAGATHE,What else? :sol:

Avatar du membre
kumufkid
Membre présenté
Messages : 347
Enregistré le : lun. 26 déc. 2011, 19:14
Voiture : 106 kid gtx2867R
Localisation : vannes 56

Re: KUMUFKID|Peugeot 106 kid future t16 dit "LA GROSSE"|Vannes (56)

Message par kumufkid » sam. 16 janv. 2016, 14:53





merci mes amis :jap:
Boss of KARLAGATHE,What else? :sol:

Avatar du membre
kumufkid
Membre présenté
Messages : 347
Enregistré le : lun. 26 déc. 2011, 19:14
Voiture : 106 kid gtx2867R
Localisation : vannes 56

Re: KUMUFKID|Peugeot 106 kid future t16 dit "LA GROSSE"|Vannes (56)

Message par kumufkid » sam. 16 janv. 2016, 14:55

l'escargot,un GTX 2867r




C'est un turbo avec un encombrement "reduit" et aux perf amelioré pat rapport au GT28 classique...
Boss of KARLAGATHE,What else? :sol:

Avatar du membre
kumufkid
Membre présenté
Messages : 347
Enregistré le : lun. 26 déc. 2011, 19:14
Voiture : 106 kid gtx2867R
Localisation : vannes 56

Re: KUMUFKID|Peugeot 106 kid future t16 dit "LA GROSSE"|Vannes (56)

Message par kumufkid » sam. 16 janv. 2016, 14:58

j'ai fait comme la notice peugeot sport 106 mini gra renforcement d'endroits strategique...




Mise sur le marbre avant le 1er point de soudure :)

Boss of KARLAGATHE,What else? :sol:

Avatar du membre
jon08
Membre présenté
Messages : 6860
Enregistré le : mar. 28 avr. 2009, 19:06
Voiture : Majorette
Localisation : Île inconnue

Re: KUMUFKID|Peugeot 106 kid future t16 dit "LA GROSSE"|Vannes (56)

Message par jon08 » sam. 16 janv. 2016, 14:59

Joli le collecteur :bien:

Avatar du membre
kumufkid
Membre présenté
Messages : 347
Enregistré le : lun. 26 déc. 2011, 19:14
Voiture : 106 kid gtx2867R
Localisation : vannes 56

Re: KUMUFKID|Peugeot 106 kid future t16 dit "LA GROSSE"|Vannes (56)

Message par kumufkid » sam. 16 janv. 2016, 15:01



Boss of KARLAGATHE,What else? :sol:
